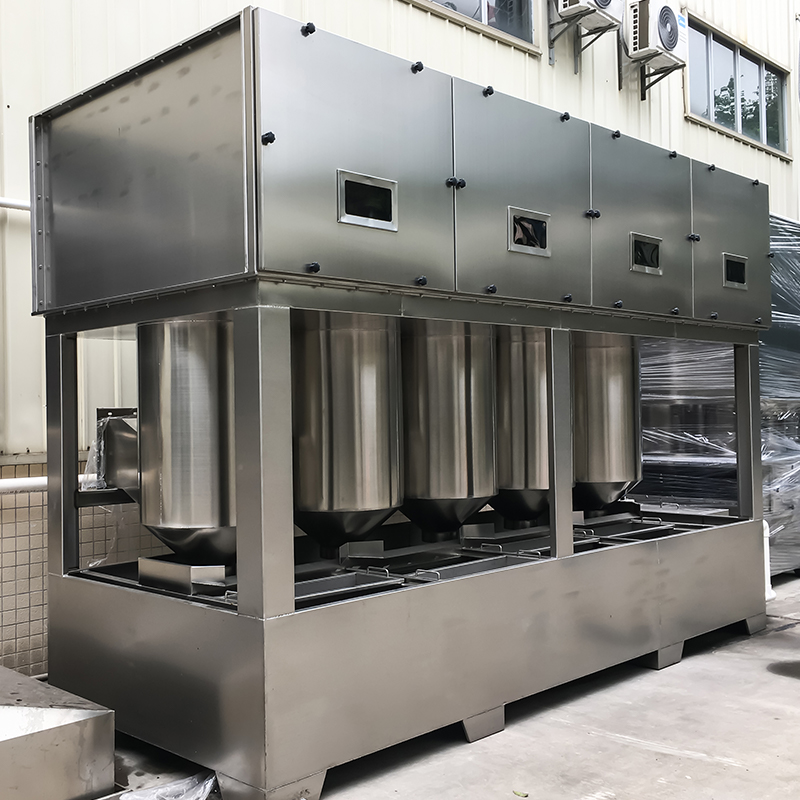

Hybridná cyklónová veža (tiež známa ako „cyklónová hybridná rozprašovacia veža“ alebo „hybridná cyklónová veža“)
Ide o zariadenie na mokré čistenie, ktoré integruje vysokorýchlostnú cyklónovú odstredivú separáciu s viacvrstvovou absorpciou rozprašovania v rámci jednej veže. Spája päť mechanizmov: zotrvačnosť, odstreďovanie, kolíziu, emulgáciu a absorpciu, čím sa dokončuje celý proces „odhmlievania absorpcie plynných znečisťujúcich látok, odhmlievania a dehydratácie“ v rámci toho istého zariadenia.
I. Pracovný princíp (štyristupňová integrácia)
1. Cyklónové strhávanie
Výfukové plyny naložené prachom alebo znečisťujúcimi látkami pod podtlakom ventilátora vstupujú do „cyklónového generátora“ (cyklón s vodiacimi lopatkami) v spodnej časti veže tangenciálne. Prúd vzduchu sa okamžite zrýchli na 15-25 m/s, čím sa vytvorí vysoko vírivé prúdové pole.
2. Emulgácia plyn-kvapalina
Cirkulačné vodné čerpadlo v spodnej časti veže dodáva absorpčnú kvapalinu (vodu, alkalický roztok alebo oxidant) do špirálovej dýzy v hornej časti veže, kde sa rozprašuje v protiprúdovom smere. Pôsobením vysokorýchlostného cyklónového prúdenia sa kvapôčky kvapaliny strihajú a rozprašujú na kvapôčky s mikrónovou veľkosťou, ktoré sa potom dôkladne premiešajú s vírivým prúdom vzduchu za vzniku "emulzného systému plyn-kvapalina". • Častice: Odstredivá sila ich vrhá smerom k stene veže, kde sa zrážajú s tekutým filmom a sú unášané smerom nadol.
• Plynné znečisťujúce látky (HCl, NH₃, BTEX, atď.): Rozpúšťajú, neutralizujú alebo oxidujú v emulgačnej zóne.
3 Odstredivá separácia
Emulgovaný systém vstupuje do „konvergujúceho-divergujúceho“ valca odstredivky, kde sa postupne zmenšuje polomer prietoku a exponenciálne rastie odstredivá sila. Kvapky s vysokou hustotou a prachové častice sú vrhané smerom k stenám a stekajú dole pozdĺž stien do žumpy. Vyčistený suchý plyn sa zbieha smerom k stredovej osi a stúpa.
4 Balenie Jemné umývanie Odhmlievanie
Stúpajúci prúd vzduchu potom prechádza cez jednu alebo dve vrstvy výplne (Pall krúžky alebo duté guľôčky) a sekundárny sprej na ďalšie odstránenie zvyškových nečistôt. Vlnitá doska alebo drôtený odhmlievač v hornej časti zachytáva unášané kvapôčky a čistý plyn je nakoniec vypúšťaný ventilátorom, aby spĺňal normy.
Celý proces zahŕňa uzavretý cyklus kvapaliny a sediment sa pravidelne odstraňuje škrabkou alebo zariadením na odstraňovanie kalu.
II. Štrukturálne vlastnosti
• Integrovaný dizajn: Sekcia na odhmlievanie plniacej sekcie s vírivou sekciou, integrujúca štyri funkcie, zaberá menej ako 60 % pôdorysu bežnej rozprašovacej veže s rovnakým objemom vzduchu.
• Neupchávajúca tryska: Využíva špirálovú trysku s veľkým priemerom s vnútornou filtračnou vložkou, vďaka čomu je menej náchylná na upchávanie zvyškami farby a vláknami.
• Odnímateľný vírivý modul: Vyrobený z SUS304/316L alebo FRP, v prípade opotrebovania ho možno úplne vybrať a vymeniť.
• Riadenie premenlivej frekvencie PLC: Automaticky upravuje rýchlosť ventilátora na základe tlakového rozdielu, čím šetrí viac ako 30 % energie.
III. Použiteľné plynové/prachové aplikácie
Úvahy o dizajne typických znečisťujúcich látok v odvetví
Automobilový/nábytkársky sprej Maľovanie hmla, VOC na báze benzénu, lepkavý prach Telo veže: SUS304, flokulant z hmly farby pridaný do cirkulujúcej vody
Hardware Brúsenie/leštenie Kovový prach (obsahujúci olej) Predcyklón na odstránenie veľkých častíc, veža vybavená škrabkami
Chemický/farmaceutický HCl, NH3, HF, dichlórmetán Dvojstupňová absorpcia: predvodný post-alkalický/oxidačný roztok
Zápach zo spaľovne odpadu/čistiarne odpadových vôd, NH3, H2S Teleso veže: FRP ochrana proti korózii, cirkulujúca voda s prídavkom chlórnanu sodného
Výfuk z kotla/pec: Dym, SO₂, NOₓ Chladenie na <80°C pred vstupom do veže
IV. Technické ukazovatele výkonnosti (typické hodnoty)
• Prietok vzduchu: 5 000 – 80 000 m³/h (možné paralelné rozšírenie)
• Účinnosť odstraňovania prachu: ≥99 % (častice ≥1 μm)
• Účinnosť odhmlievania: ≥95 %
• Pokles tlaku: 800-1200 Pa
• Prevádzková teplota: ≤ 80°C (FRP); ≤150 °C (SUS316L)
V. Výhody v porovnaní s konvenčnými rozprašovacími vežami
① Odstredivá predseparácia znižuje zaťaženie plniva o 70 %, čím je menej náchylné na upchávanie.
② Rotujúci prúd vzduchu zlepšuje prenos hmoty a zvyšuje účinnosť čistenia o viac ako 15 % pre zariadenia s rovnakým objemom.
③ Žiadne pohyblivé časti, zjednodušenie údržby, s ročnými nákladmi na údržbu nižšími ako 2 % investície do zariadenia.
Hybridná cyklónová veža využíva spojený mechanizmus „vysokorýchlostného cyklónového viacstupňového rozprašovania“ na súčasné zachytávanie pevných častíc a absorpciu plynných znečisťujúcich látok aj v zložitých prevádzkových podmienkach, ako je vysoko viskózny prach, olejová hmla, upchávanie a veľký objem vzduchu. Je to vysoko efektívna voľba na predúpravu odpadových plynov alebo hĺbkové čistenie v priemyselných odvetviach, ako je striekanie, chemické inžinierstvo a metalurgia.
