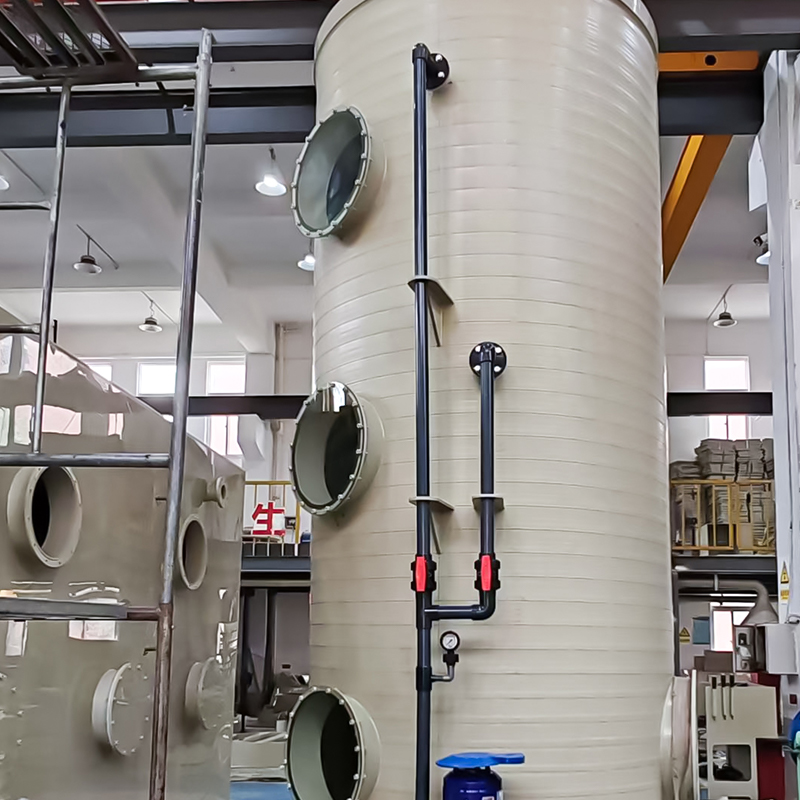

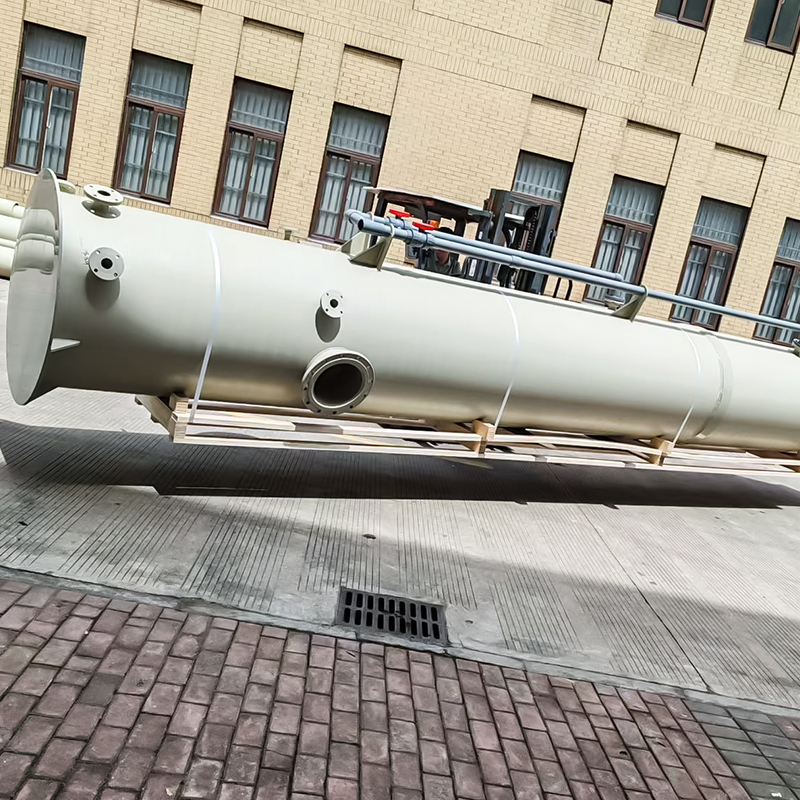

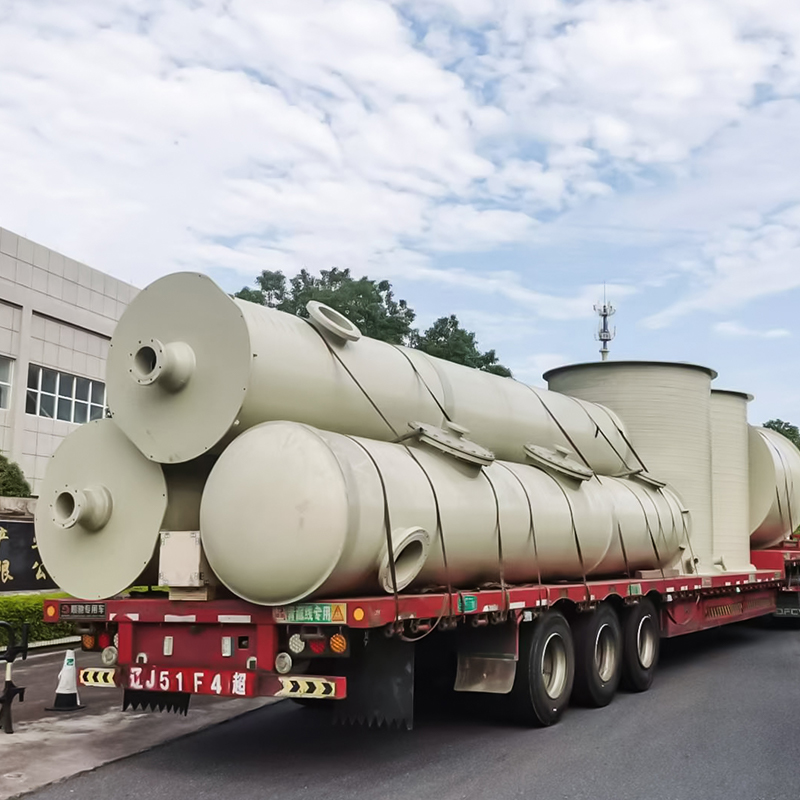

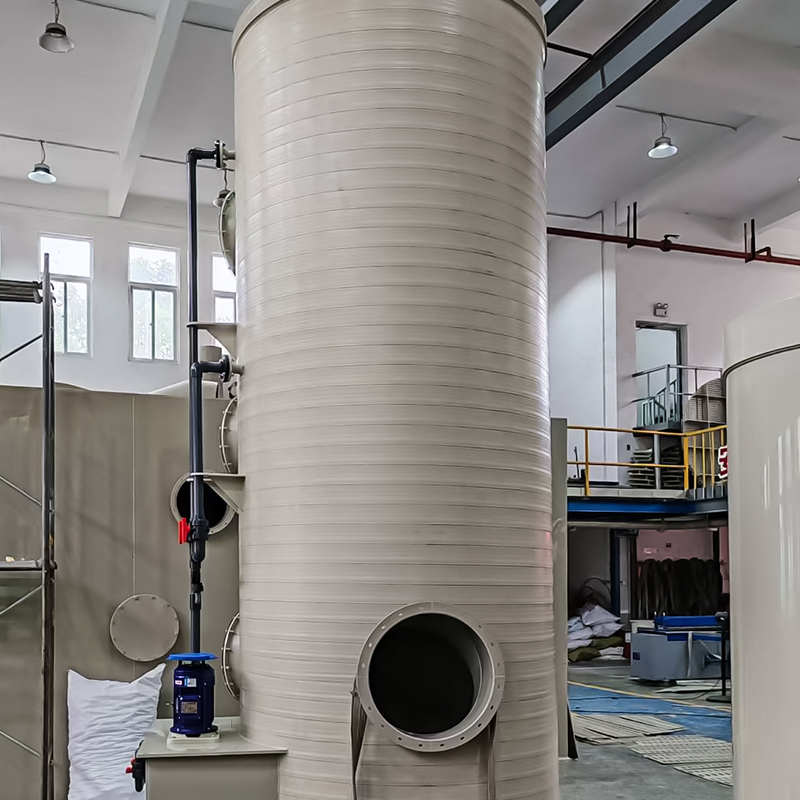

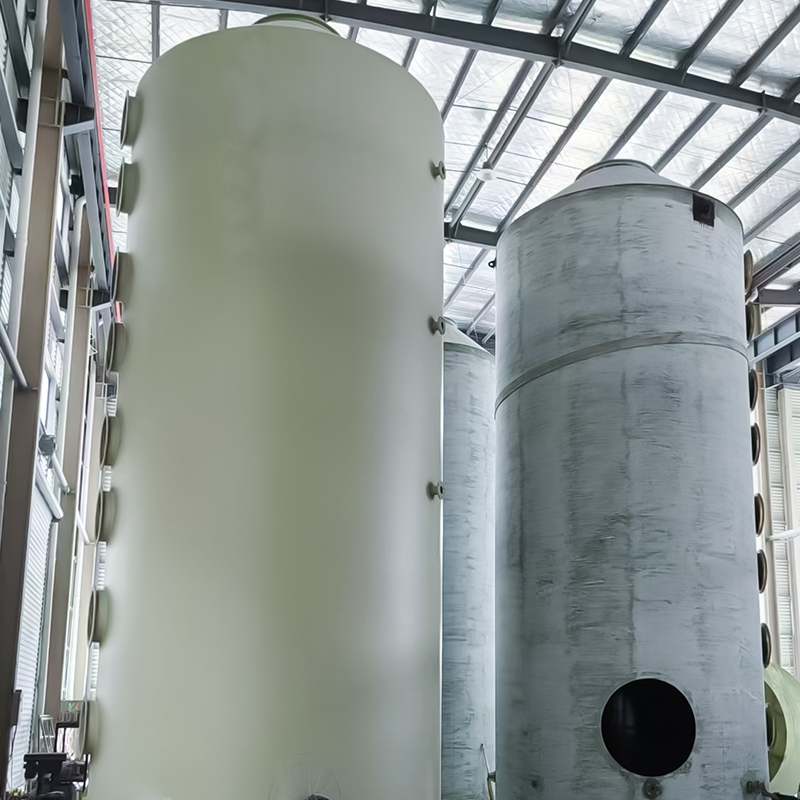

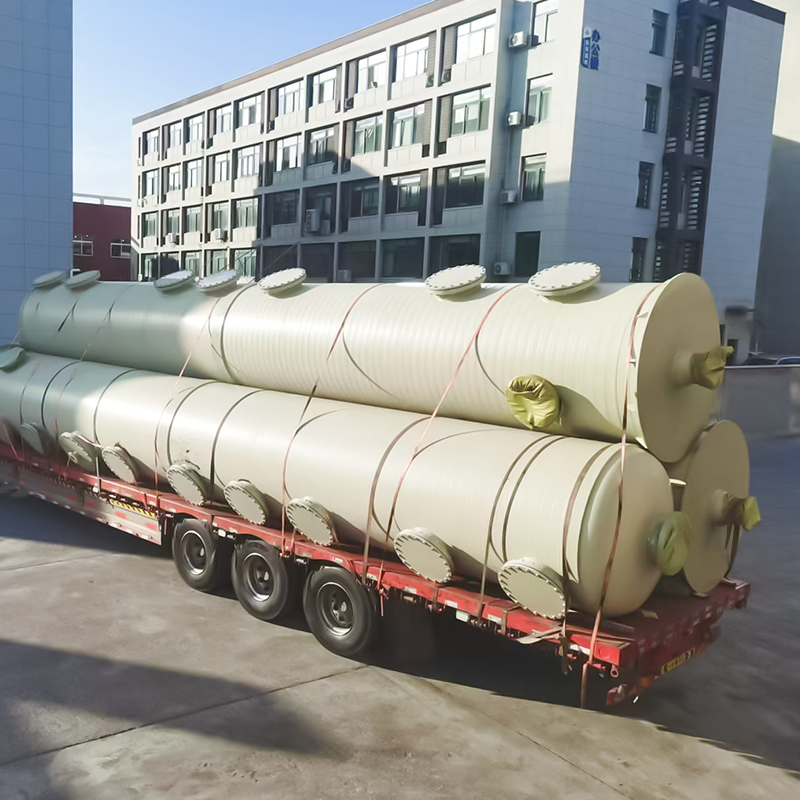

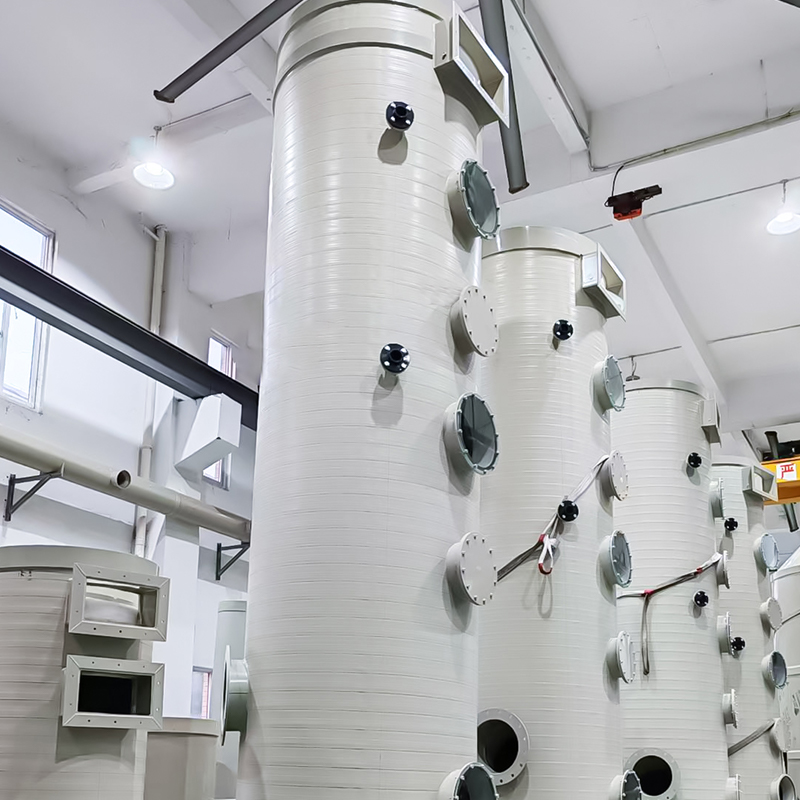

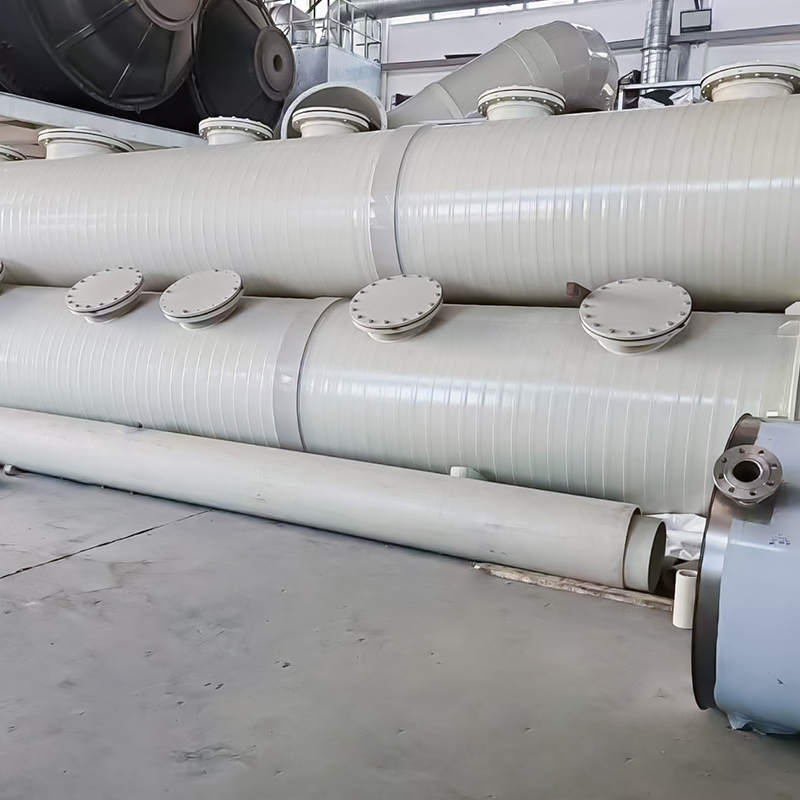

PPH navíjacia striekacia veža

Špirálovitá rozprašovacia veža PPH je bežné zariadenie na úpravu odpadových plynov mokrého typu. Jeho základný princíp fungovania je nasledovný:

I. Pracovný proces
1. Nasávanie odpadového plynu: Kyslý (alkalický) odpadový plyn sa privádza do základne veže cez ventilátor cez vzduchové potrubie.
2. Protiprúdový kontakt plyn-kvapalina: Odpadový plyn prúdi nahor cez výplňovú vrstvu, kde prichádza do kontaktu s absorbentom (ako je zásada alebo kyselina), ktorý sa rozprašuje z hornej časti veže.
3. Absorpcia a neutralizácia: Škodlivé zložky v odpadovom plyne (ako HCl, NH3, SO₂ atď.) podliehajú fyzikálnej absorpcii alebo chemickým reakciám s absorbentom, pričom sa odstraňujú alebo premieňajú na neškodné látky.
4. Odhmlievanie a dehydratácia: Vyčistený plyn prechádza cez odhmlievaciu vrstvu (ako je drôtený odhmlievač alebo prepážka) v hornej časti veže, aby sa odstránila vlhkosť predtým, ako sa vypustí do atmosféry pomocou ventilátora.
5. Cirkulácia kvapaliny: Absorbent sa zhromažďuje v cirkulujúcej kvapaline na dne veže. Je natlakovaný vodným čerpadlom a potom opäť rozprašovaný z vrchu veže, pričom cirkuluje na použitie, kým sa aktívne zložky nevyčerpajú a nenahradia.

II. Konštrukčné komponenty
- Teleso veže: Vyrobené z materiálu PPH (modifikovaný polypropylén), táto jednodielna veža odolná voči korózii bez zvárania je vhodná do kyslého a alkalického prostredia.
- Baliaca vrstva: PP guľôčkové krúžky a Raschigove krúžky sa bežne používajú na zväčšenie povrchovej plochy, predĺženie času kontaktu plynu a kvapaliny a zlepšenie účinnosti čistenia.
- Striekací systém: Skladajúci sa z dýz, rúrok a vodného čerpadla, dýzy rovnomerne rozprašujú absorpčnú kvapalinu a vytvárajú tekutý film pokrývajúci povrch balenia.
- Odhmlievacia vrstva: Zabraňuje prenosu vody a zabezpečuje suchý výstupný plyn.

III. Technické vlastnosti
- Vysoká účinnosť čistenia: Je možné dosiahnuť viac ako 95%.
- Odolnosť proti korózii a nízka hmotnosť: Materiál PPH je odolný voči kyselinám a zásadám, je odolný voči starnutiu a je vhodný do náročných prevádzkových podmienok.
- Nízky prevádzkový odpor: Window je zvyčajne medzi 200 a 600 Pa, čo vedie k vynikajúcim úsporám energie.
- Jednoduchá údržba: Jednoduchá konštrukcia, jednoduchá obsluha a kompaktný pôdorys.

IV. Rozsah použitia: Vhodné na čistenie rôznych kyslých a alkalických odpadových plynov, ako je hmla kyseliny sírovej, chlorovodík a amoniak v priemyselných odvetviach, ako je chemický priemysel, galvanické pokovovanie, laboratórium a metalurgia.
