Chemická práčka systémy neutralizujú emisie nebezpečných plynov prostredníctvom kontrolovaných chemických reakcií, čím chránia súlad so životným prostredím aj bezpečnosť pracovníkov. Toto technické preskúmanie zahŕňa absorpčné mechanizmy, parametre návrhu systému a prevádzkovú optimalizáciu pre priemyselné obstarávacie tímy.
Základy separácie plynu a kvapalín
Technológie mokrého vs. suchého čistenia
Systémy mokrého čistenia využívajú kvapalné čvidlá na absorbovanie a neutralizáciu kontaminantov, čím sa dosahuje vysoká účinnosť odstraňovania rozpustných plynov. Suché pranie využíva pevné sorbenty alebo reakčné lôžka, ktoré sú výhodné pre procesy citlivé na vlhkosť alebo tam, kde sa musí minimalizovať tvorba odpadových vôd.
Porovnanie technológie čistenia:
| Parameter | Mokré čistenie | Suché čistenie | Polosuché čistenie |
| Účinnosť odstraňovania (kyslé plyny) | 95 – 99,9 % | 85 – 95 % | 90 – 97 % |
| Prevádzková teplota | 5-70 °C | 120 až 350 °C | 80 až 150 °C |
| Generovanie vedľajších produktov | Kvapalná odpadová voda | Suchý pevný odpad | Suchá až polosuchá tuhá látka |
| Kapitálové náklady (relatívne) | 1,0x (základná hodnota) | 0,8-1,2x | 1,1-1,3x |
| Prevádzkové náklady | Mierna (spotreba chemikálií) | Dolná (výmena sorbentu) | Mierne |
| Manipulácia s časticami | Súčasné odstránenie | Vyžaduje samostatnú filtráciu | Obmedzená schopnosť |
Mechanizmy hromadného prenosu
Absorpcia plynov sa riadi teóriou dvoch vrstiev: znečisťujúce látky difundujú cez hraničnú vrstvu plynnej fázy, prechádzajú rozhraním a difundujú cez hraničnú vrstvu v kvapalnej fáze. Faktory zosilnenia (E) kvantifikujú zrýchlenie rýchlosti absorpcie chemickej reakcie v rozsahu 2-50x pre rýchle ireverzibilné reakcie, ako je acidobázická neutralizácia.
Mokrá chemická práčka na kyslý plyn
Mokrá chemická práčka na kyslý plyn aplikácie dominuje v kontrole priemyselných emisií. Kyslé plyny (HCl, SO₂, NOₓ, HF) vyžadujú alkalickú neutralizáciu, pričom kinetiku reakcie a charakteristiky vedľajších produktov určuje výber činidla.
Neutralizačná chémia
Hydroxid sodný (NaOH) poskytuje rýchlu neutralizáciu (reakčný čas < 1 sekundu) s produktom s vysokou rozpustnosťou, ale vytvára odpadovú vodu sodnú soľ, ktorá sa musí likvidovať. Hydroxid vápenatý (Ca(OH)₂) produkuje nerozpustný síran vápenatý/siričitan, čo umožňuje regeneráciu vedľajšieho produktu, ale vyžaduje dlhší čas zotrvania (3-5 sekúnd).
Matica výkonnosti činidla:
| Činidlo | Rýchlosť reakcie | Stechiometrický pomer | Charakter vedľajšieho produktu | Prevádzkové pH |
| Hydroxid sodný (NaOH) | Veľmi rýchly | 1:1 (HCl), 2:1 (SO2) | Rozpustné soli (NaCl, Na2SO3) | 8,5-10,5 |
| Hydroxid vápenatý (Ca(OH)₂) | Mierne | 1:1 (HCl), 1:1 (SO2) | Čiastočne rozpustný (CaSO₃·½H2O) | 6,5-8,5 |
| Uhličitan sodný (Na₂CO3) | Rýchlo | 1:2 (HCl), 1:1 (S02) | Rozpustné soli CO₂ | 8,0-9,5 |
| Amoniak (NH3·H2O) | Rýchlo | 1:1 (HCl), 2:1 (SO2) | Amónne soli (hnojivo) | 7,5-9,0 |
Architektúra kontroly pH
Automatická kontrola pH udržuje optimálne reakčné podmienky. Proporcionálne-integrálne-derivátne (PID) regulátory modulujú pridávanie činidla na základe inline spätnej väzby pH elektródy (sklenená elektróda, presnosť pH ±0,1). Kontrolné pásmo je zvyčajne nastavené na ±0,5 jednotiek pH od nastavenej hodnoty, aby sa zabránilo plytvaniu činidlami a zároveň sa zabezpečila úplná neutralizácia.
Dizajn priemyselného chemického práčky
Dizajn priemyselného chemického práčky vyžaduje integráciu hydraulických, chemických a mechanických princípov. Dimenzovanie systému určuje kapitálovú efektívnosť a prevádzkovú spoľahlivosť.
Výber konfigurácie procesu
Jednopriechodové jednopriechodové systémy vyhovujú prerušovaným prevádzkam s nízkymi prietokmi plynu. Recirkulačné systémy s reguláciou vypúšťania a dávkovania znižujú spotrebu činidla o 40 – 60 %, ale vyžadujú riadenie pevných látok (čistenie alebo filtráciu).
Hangzhou Lvran Environmental Protection Group Co., Ltd. je poskytovateľom služieb a výrobcom zariadení pre systém spracovania odpadových plynov, ktorý integruje vedecký výskum, dizajn, výrobu, inštaláciu a popredajný servis. Naše inžinierske tímy vykonávajú kompletný návrh systému od simulácie procesu až po uvedenie do prevádzky.
Hydraulické a dimenzačné výpočty
Priemer kolóny je odvodený od povrchovej rýchlosti plynu (1,0-2,5 m/s pre náplňové vrstvy, 0,5-1,5 m/s pre rozprašovacie veže). Výškové prenosové jednotky (HTU) a počet prenosových jednotiek (NTU) určujú hĺbku balenia:
- HTU (výška prenosovej jednotky): 0,3-0,8m pre náhodné balenie, 0,2-0,5m pre štruktúrované balenie
- NTU (počet prenosových jednotiek): ln(C in /C von ) pre zriedené roztoky, typicky 3-8 na odstránenie 95-99 %.
- Výška balenia: HTU × NTU, zvyčajne 2-6 metrov
Špecifikácia parametrov dizajnu:
| Parameter | Balený stĺpec | Striekacia veža | Venturiho práčka |
| Rýchlosť plynu (m/s) | 1,0-2,0 | 0,5-1,5 | 15-30 (hrdlo) |
| Pomer L/G (L/m³) | 1,0-5,0 | 0,5-3,0 | 0,3-1,5 |
| Pokles tlaku (Pa/m) | 200-500 | 100-300 | 2 000-8 000 |
| Rozsah účinnosti odstraňovania | 90 – 99,9 % | 85 – 98 % | 95 – 99,9 % (particulates) |
| Aplikácie | Kyslé plyny, VOC | Veľké objemy plynu | Submikrónové častice |
Chemická práčka výfukových plynov pre laboratórium
Chemická práčka výfukových plynov pre laboratórium aplikácie sa zameriavajú na nízkoprietokové, vysoko premenlivé prúdy výparov z digestorov a procesných uzáverov. Kompaktný dizajn a rýchla odozva na prerušovanú prevádzku odlišuje tieto systémy od jednotiek priemyselnej váhy.
Inžinierstvo integrácie digestora
Udržiavanie čelnej rýchlosti (0,4-0,6 m/s na ANSI/AIHA Z9,5) zaisťuje kontrolu. Pokles tlaku čističky nesmie ohroziť výkon odsávača; typický limit 250 Pa pre špeciálne laboratórne odsávacie ventilátory. Obtokové klapky vyhovujú núdzovým podmienkam vysokého prietoku.
Špecifikácie laboratórnej práčky:
| Parameter | Stolová jednotka | centrálny systém | Kyselina chloristá špeciál |
| Rozsah prietoku vzduchu (m³/h) | 100-500 | 1 000 – 5 000 | 300-2000 |
| Objem umývačky (L) | 20-50 | 200-1000 | 100-500 |
| Kontrolný systém | Základné zapnutie/vypnutie | Pohon s premenlivou frekvenciou | Prepojený s digestorom |
| Špeciálne funkcie | Prenosné, plug-and-play | Viacbodové monitorovanie | Zmývanie vodou, žiadne organické látky |
| Typická inštalácia | Pod lavicou alebo stenou | Strecha alebo medziposchodie | Vyhradené potrubie, vertikálne |
Obmedzenia kompaktného dizajnu

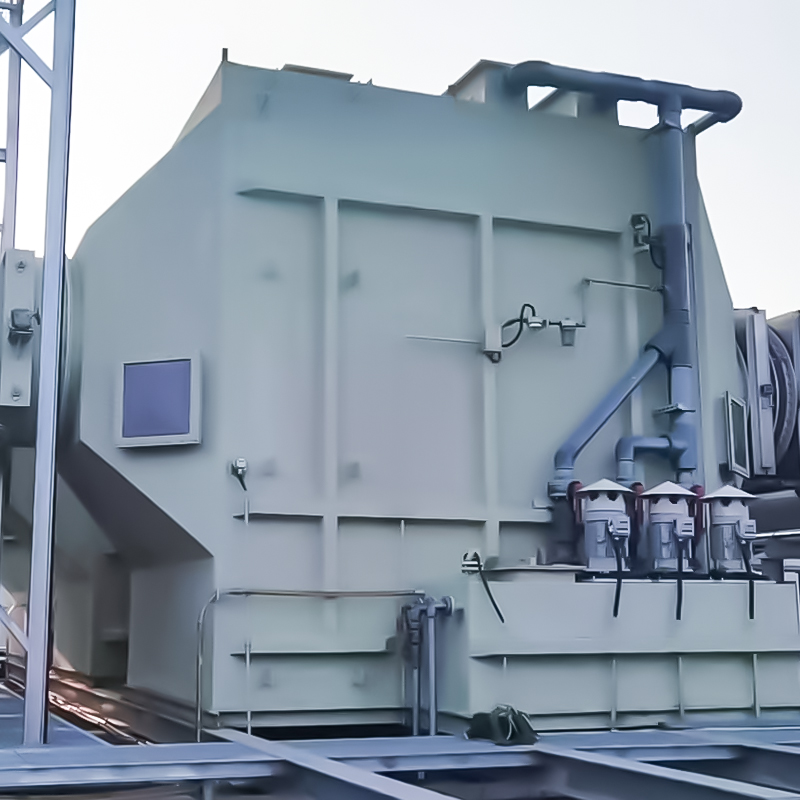

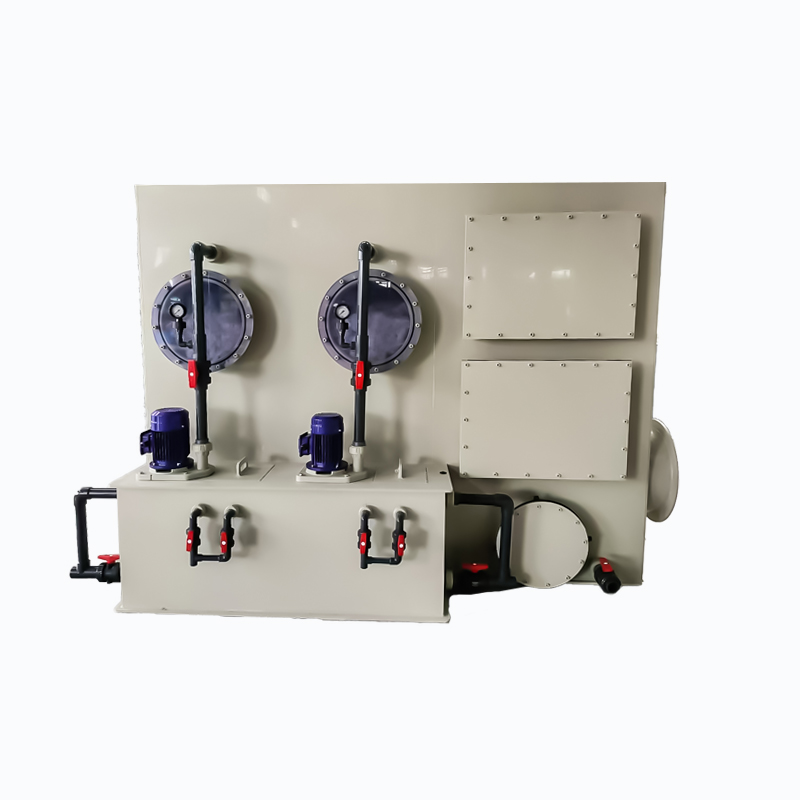

Priestorové obmedzenia uprednostňujú horizontálne práčky s priečnym tokom alebo viacstupňové kompaktné vertikálne konštrukcie. Recirkulačné čerpadlá (magnetický pohon, bez tesnenia) minimalizujú údržbu. Konštrukcia z polypropylénu (PP) odolná voči UV žiareniu odoláva koróznemu prostrediu pri zachovaní jednotkovej hmotnosti <50 kg pri montáži na strop.
Dodávateľ chemickej práčky s baleným lôžkom
Výber a dodávateľ chemických práčok s baleným lôžkom vyžaduje vyhodnotenie odbornosti hromadného prenosu, výrobných schopností a optimalizácie baliacich médií. Výber balenia dominuje výkonu kolóny a charakteristikám poklesu tlaku.
Inžinierstvo baliacich médií
Náhodné tesnenie (krúžky Pall, sedlá Berl) poskytuje veľkú plochu (100-300 m²/m³) s miernym poklesom tlaku. Štruktúrované balenie (vlnité plechy) dosahuje vyššiu kapacitu a efektivitu, ale so zvýšenými nákladmi a citlivosťou na znečistenie.
Porovnanie baliacich médií:
| Typ balenia | Špecifická plocha (m²/m³) | Prázdny zlomok (%) | Faktor poklesu tlaku | Relatívne náklady |
| Pallové krúžky (plastové) | 100-150 | 87-92 | 1,0 (základná hodnota) | 1,0x |
| Intaloxové sedlá (keramické) | 120-180 | 75-80 | 1,3-1,5 | 1,2x |
| Štruktúrovaný plech (kov) | 250-500 | 95-98 | 0,5-0,8 | 3,0-5,0x |
| Mriežkové balenie | 50-80 | 95-99 | 0,3-0,5 | 2,0-3,0x |
| Náhodný výpis (malý) | 200-350 | 70-85 | 2,0-3,0 | 0,8x |
Optimalizácia účinnosti prenosu hmoty
Výška ekvivalentná teoretickej doske (HETP) kvantifikuje účinnosť balenia. Typické hodnoty HETP sa pohybujú v rozmedzí 0,4-0,8 m pre náhodné balenie, 0,2-0,4 m pre štruktúrované balenie. Rovnomernosť distribúcie kvapaliny (v rámci 5 % priemeru naprieč prierezom kolóny) zabraňuje kanalizácii a zaisťuje efektívnosť odstraňovania.
Spoločnosť bola založená v apríli 2011. Ide o národný high-tech podnik, vedecko-technický podnik Zhejiang s viac ako 30 patentmi na úžitkové vzory a množstvom patentov na vynálezy. S Univerzitou vedy a techniky Anhui založila „Centrum výskumu a vývoja inovácií v oblasti ochrany životného prostredia“ a spoločne vyvinula „Centrum výskumu a vývoja nových technológií v prostredí plazmovej energie“ s Technickou univerzitou v Zhejiang s cieľom vytvoriť vlastnú výskumnú a vývojovú a výrobnú základňu pre hĺbkovú technickú spoluprácu.
Údržba práčky chemických výparov
Systematický údržba práčky chemických výparov zabezpečuje trvalý výkon a zabraňuje neplánovaným prestojom. Preventívne protokoly riešia znečistenie náplne, eróziu trysky a posun prístrojového vybavenia.
Protokoly preventívnej údržby
Intervaly údržby sú v súlade so závažnosťou procesu a zaťažením kontaminantmi:
- denne: Kontrola kalibrácie pH, overenie hladiny kvapaliny, kontrola tesnenia čerpadla
- Týždenne: Záznam poklesu tlaku, vizuálna kontrola odstraňovača hmly, inventarizácia činidiel
- Mesačne: Kontrola balenia (cez priezory), čistenie trysiek, analýza vibrácií ventilátora
- Štvrťročne: Hodnotenie poklesu tlaku upchávky, krivky výkonu čerpadla, validácia riadiaceho systému
- Ročne: Kompletná kontrola/výmena balenia, testovanie hrúbky nádoby, vyváženie ventilátora
Prahové hodnoty indikátora údržby:
| Parameter | Normálny rozsah | Prah výstrahy | Vyžaduje sa akcia |
| Pokles tlaku (kPa) | 0,5-2,0 | >3,0 alebo <0,3 | Kontrola/čistenie balenia |
| Odchýlka pH | Požadovaná hodnota ±0,5 | ±1,0 počas >2 hodín | Riešenie problémov s reagenčným systémom |
| Pomer L/G | Dizajn ±10 % | ±20 % | Kalibrácia čerpadla / prietokomeru |
| Účinnosť odstraňovania | > Záruka dizajnu | | Komplexný systémový audit |
| Odpadové tuhé látky | <500 mg/l | >1000 mg/l | Servis čističa/pásového filtra |
Riešenie problémov so znížením výkonu
Znížená účinnosť odstraňovania zvyčajne naznačuje znečistenie náplne (biologický rast alebo akumulácia zrazeniny), nedostatočnú dodávku činidla alebo problémy s distribúciou plynu. Zvýšenie poklesu tlaku signalizuje upchatie upchávky alebo zaslepenie eliminátora hmly. Systematická diagnostika vyžaduje odber vzoriek plynu vo viacerých výškach kolóny, aby sa identifikovali obmedzenia prenosu hmoty.
Od svojho vzniku sa spoločnosť zaviazala poskytovať systémové služby čistenia odpadových plynov. S takmer desaťročným vývojovým procesom skupina naďalej rástla. Skupina postupne založila viaceré pobočky a dcérske spoločnosti a výrobné základne. Ročný obrat skupiny presiahol 100 miliónov juanov a úspešne obslúžila viac ako 1 000 firemných zákazníkov s viac ako 2 000 inžinierskymi prípadmi po celej krajine.
Viacstupňová liečebná architektúra
Komplexné prúdy plynov vyžadujú postupné stupne úpravy. Predbežná úprava odstraňuje častice, ktoré by zanášali náplne práčky. Fázy leštenia dosahujú súlad s predpismi pre stopové kontaminanty unikajúce z primárneho čistenia.
Návrh integrovaného systému
Typická viacstupňová konfigurácia pre farmaceutický výfuk:
- 1. fáza (predbežná úprava): Ochladzovacia veža alebo Venturiho trubica na zníženie častíc a zníženie teploty
- 2. fáza (primárna): Pračka s náplňou na neutralizáciu kyslého plynu (HCl, HBr)
- 3. fáza (sekundárna): Žieravá alebo oxidačná práčka na VOC a pachové zlúčeniny
- 4. fáza (leštenie): Aktívne uhlie alebo tepelná oxidácia pre zvyškové organické látky
Má základnú technológiu na úpravu plynu VOC s kvalifikáciami vrátane „Kvalifikácie druhej úrovne pre všeobecné uzatváranie zmlúv na výstavbu obecných verejných prác“, „Ochrana životného prostredia v provincii Zhejiang na kontrolu znečistenia životného prostredia špeciálny dizajn triedy B“ a prešiel medzinárodnou certifikáciou systému kvality ISO9001, certifikáciou systému environmentálneho manažérstva ISO14001, certifikáciou systému manažérstva ochrany zdravia pri práci ISO45001.
Priemyselné aplikačné inžinierstvo
Farmaceutické a chemické spracovanie
Farmaceutická výroba vytvára halogénované kyseliny (HCl z chlorácie, HBr z bromácie) a organické rozpúšťadlá. Čistiace materiály musia odolávať korózii vyvolanej chlórom (dvojitá certifikácia 316L/317L nehrdzavejúca alebo vláknami vystužená plast). Integrácia regenerácie rozpúšťadla znižuje prevádzkové náklady o 30 – 50 % pre organické látky s vysokou hodnotou.
Výroba polovodičov a elektroniky
Polovodičové továrne emitujú toxické hydridy (arzín, fosfín, silán), ktoré si vyžadujú okamžitú oxidáciu na menej toxické oxidy. Pračky využívajú oxidačné roztoky (chlórnan sodný, manganistan draselný) s dobou zotrvania < 2 sekundy kvôli extrémnej toxicite. Redundantné systémy (N 1) zabezpečujú nulový bypass počas údržby.
Spoločnosť sa stala lídrom v oblasti čistenia odpadových plynov, slúži užívateľom s profesionálnym, efektívnym a zodpovedným prístupom a chráni zelenú prírodu so silným zmyslom pre poslanie. Naše inžinierske prípady zahŕňajú mnoho priemyselných odvetví, ako sú farmaceutické chemikálie, tlač a farbenie textílií, elektronika, fotovoltaika, gumárenský priemysel, likvidácia nebezpečného odpadu, potravinárstvo, lakovanie, nátery, komunálna správa atď., s komplexnou technológiou spracovania a silnou inžinierskou silou.
Často kladené otázky
Aké záruky účinnosti odstraňovania môžu poskytnúť dodávatelia chemických práčok a ako sa overujú?
Záruky výkonu zvyčajne špecifikujú 95 – 99,9 % odstránenie určených kontaminantov pri projektovaných prietokoch. Overenie vyžaduje testovanie komína podľa metódy EPA 26A (halogenidy) alebo 19 (oxid siričitý) s paralelným odberom vzoriek na vstupe/výstupe práčky. Dodávateľ chemickej práčky s baleným lôžkom zmluvy by mali obsahovať náhradu škody za výpadok vo výkone a minimálne 12-mesačné záručné doby. Pre kritické aplikácie poskytujeme zmluvy o garantovanom výkone s overením treťou stranou.
Ako chemické práčky dosahujú súlad s predpismi s vyvíjajúcimi sa normami EPA a EÚ BAT?
Súlad si vyžaduje konštrukčnú rezervu nad súčasné štandardy. Normy EPA Maximum Achievable Control Technology (MACT) pre špecifické kategórie zdrojov určujú najlepšie dostupné technológie riadenia (BACT). Smernica EÚ o priemyselných emisiách (2010/75/EÚ) nariaďuje referenčné dokumenty (BREF) o najlepších dostupných technikách (BAT). Dizajn priemyselného chemického práčky musí uspokojiť 20 % kapacitnú rezervu a schopnosť zasahovať do viacerých znečisťujúcich látok na riešenie regulačného vývoja. Naše systémy sú navrhnuté tak, aby spĺňali súčasné závery o BAT a zároveň poskytovali možnosti modernizácie pre budúce sprísnenie.
Aké je typické rozdelenie nákladov na životný cyklus prevádzky chemickej práčky?
Analýza nákladov na životný cyklus počas 15-ročnej prevádzky odhaľuje: kapitál (25 – 30 %), energiu (20 – 25 %), činidlo/chemikálie (30 – 40 %), údržbu (10 – 15 %) a prácu (5 – 10 %). Mokrá chemická práčka na kyslý plyn systémy s hydroxidom sodným vykazujú vyššie chemické náklady, ale nižšiu údržbu ako systémy na báze vápnika. Optimalizácia prostredníctvom automatického riadenia reagencií a pohonov s premenlivou frekvenciou na obehových čerpadlách znižuje prevádzkové náklady o 15 – 25 %. Náš inžiniersky tím poskytuje podrobnú analýzu LCC počas vývoja návrhu.
Aké protokoly údržby zabraňujú znečisteniu obalu v práčkach chemických výparov?
Údržba práčky chemických výparov životnosť balenia zahŕňa: nepretržitú kontrolu pH na zabránenie zrážaniu (udržiavanie 1,0-1,5 jednotiek pH nad nasýtením), periodické premývacie cykly s vysokým prietokom (2x normálny pomer L/G po dobu 30 minút týždenne) a kontrolu biologického rastu pomocou oxidačného biocídu (prúd chlórnanu sodného 0,5-1,0 ppm voľného plynného chlóru) pre plynný chlór bohatý na živiny. Intervaly výmeny tesnení sa pohybujú v rozmedzí 3-7 rokov v závislosti od závažnosti znečistenia. Poskytujeme prediktívne algoritmy údržby založené na analýze trendov poklesu tlaku.
Dokážu laboratórne chemické práčky výfukových plynov zvládnuť viaceré súčasné kontaminanty?
Chemická práčka výfukových plynov pre laboratórium systémy prijímajú zmiešané kontaminanty prostredníctvom viacstupňových alebo viacreagenčných konfigurácií. Súčasná kyslá a zásaditá neutralizácia vyžaduje oddelené stupne prania (najskôr odstránenie kyseliny, aby sa zabránilo zrážaniu solí). Spoločná úprava VOC môže vyžadovať UV oxidáciu alebo leštenie aktívnym uhlím. Aplikácie kyseliny chloristej si vyžadujú špecializované systémy premývania vodou bez organických obalových materiálov kvôli riziku výbuchu. Naše laboratórne systémy sú konfigurovateľné pre špecifické profily dymu identifikované počas predbežných prieskumov.
Referencie
- Agentúra na ochranu životného prostredia. (2020). Metóda EPA 26A: Stanovenie emisií halogenovodíka a halogénu zo stacionárnych zdrojov – izokinetická metóda . Washington, DC: EPA.
- Európska komisia. (2010). Smernica Európskeho parlamentu a Rady 2010/75/EÚ o priemyselných emisiách (integrovaná prevencia a kontrola znečisťovania životného prostredia) . Úradný vestník Európskej únie, L 334, 17-119.
- Seader, J.D., Henley, E.J., & Roper, D.K. (2016). Princípy separačného procesu: Chemické a biochemické operácie (4. vydanie). Hoboken, NJ: John Wiley & Sons.
- Americká asociácia priemyselnej hygieny. (2012). ANSI/AIHA Z9.5-2012 Laboratórna ventilácia . Falls Church, VA: AIHA.
- Cooper, C.D. & Alley, F.C. (2011). Kontrola znečistenia ovzdušia: Dizajnový prístup (4. vydanie). Long Grove, IL: Waveland Press.
- Európsky úrad IPPC. (2023). Referenčný dokument o najlepších dostupných technikách (BAT) pre bežné systémy spracovania/riadenia odpadových vôd a plynov v chemickom sektore . Sevilla: Spoločné výskumné centrum. $
