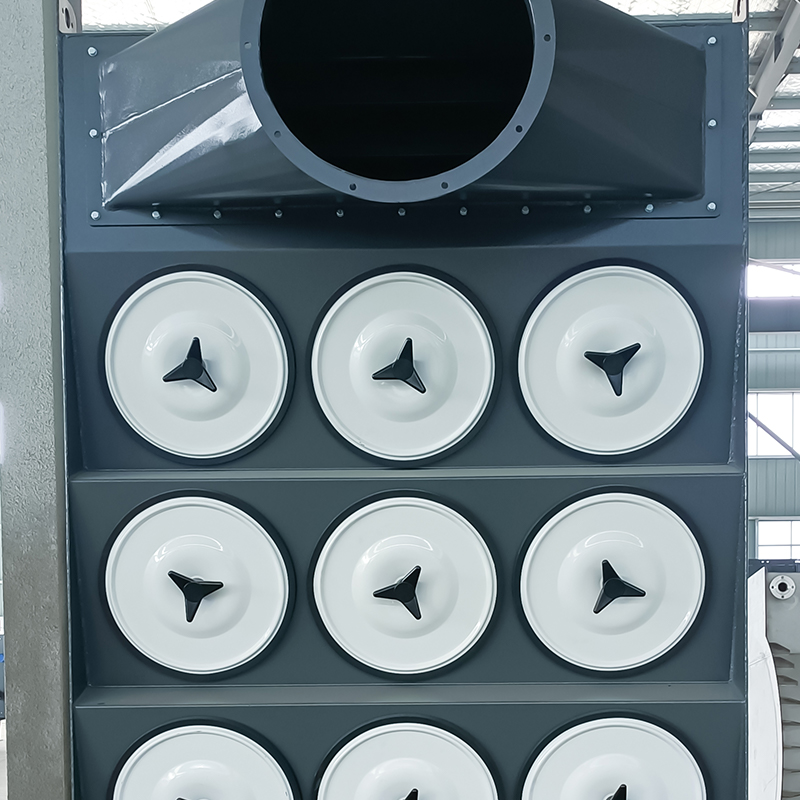

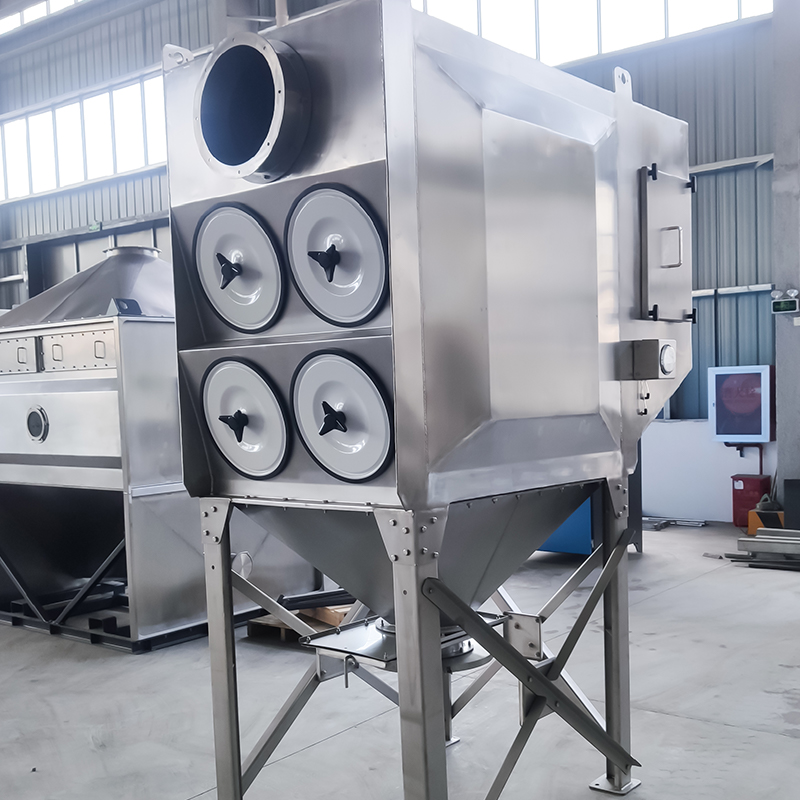

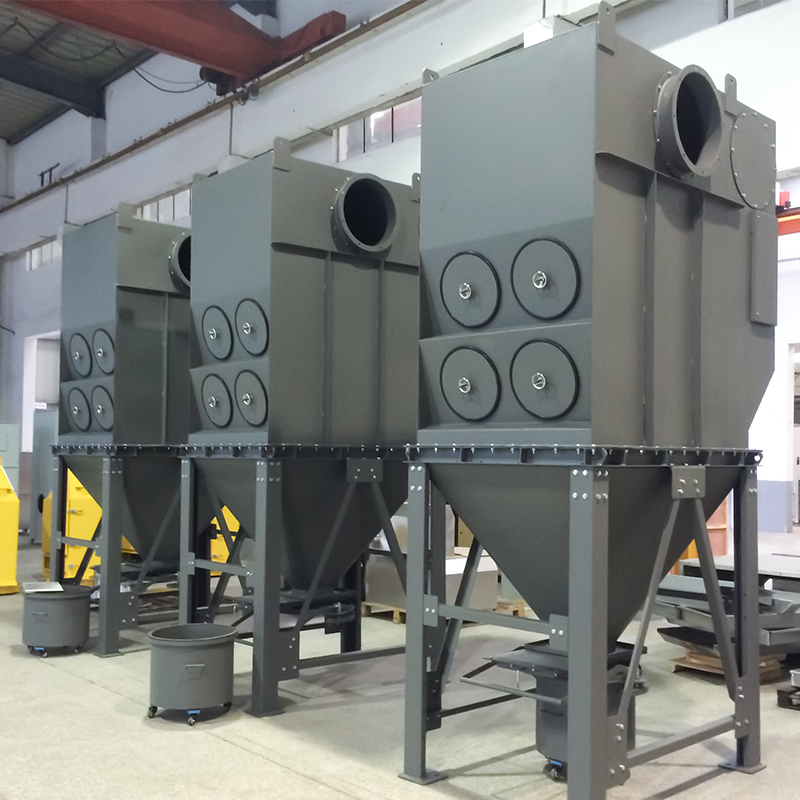

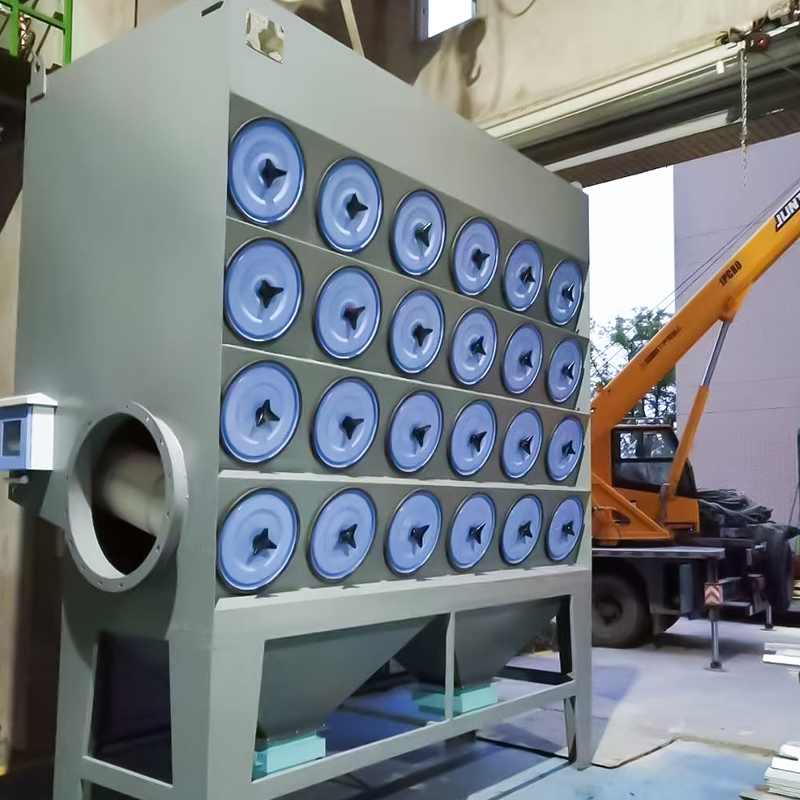

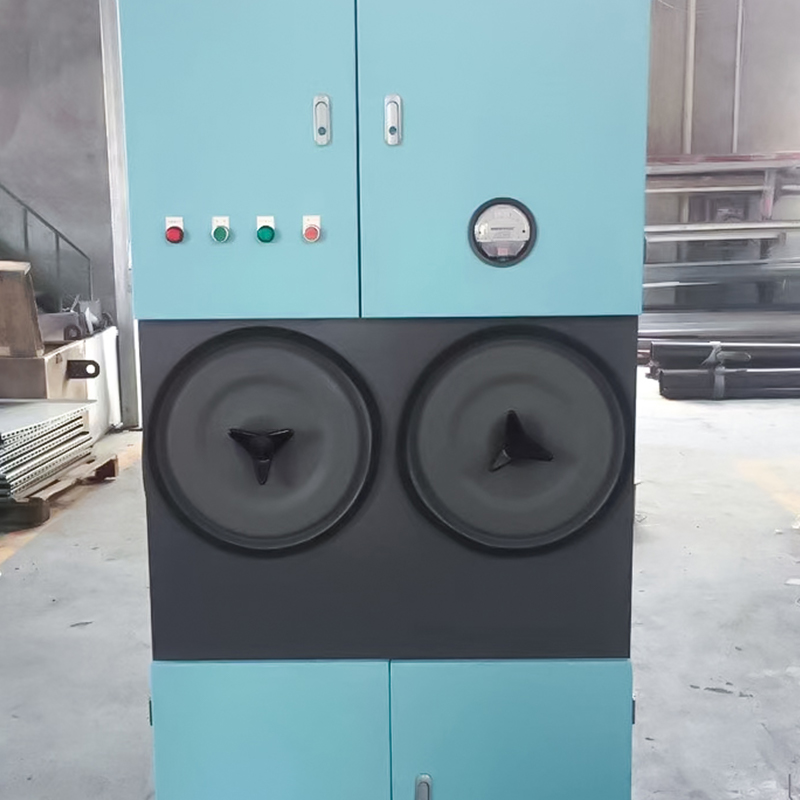

Náplňový zberač prachu

Špecifikácie samostatného zberača prachu na kazety

Výpočtové vzorce pre kľúčové technológie kazetových zberačov prachu

1. Rýchlosť filtrácie (v)

Rýchlosť filtrácie je objem plynu, ktorý prejde účinnou filtračnou plochou filtračnej vložky za jednotku času a je základným konštrukčným parametrom:
v = \frac{Q}{60 \times A}

- v: Rýchlosť filtrácie (m/min), typicky zvolená na základe vlastností prachu (napr. 1,0-2,0 m/min pre suchý, nelepivý prach, 0,5-1,0 m/min pre lepkavý prach);
- Q: Objem spracovávaného vzduchu (m³/h);
- A: Celková efektívna filtračná plocha (m²).

2. Celková efektívna filtračná plocha (A)

A = n \krát A_1

- n: Počet filtračných vložiek;
- A_1: Účinná filtračná plocha jednej filtračnej vložky (m²), vypočítaná z rozmerov vložky: A_1 = \pi \krát D \krát L (D je priemer vložky, m; L je dĺžka vložky, m).

3. Počet filtračných kaziet (n)

Odvodené z objemu vzduchu a rýchlosti filtrácie:
n = \frac{Q}{60 \times v \times A_1}

4. Odolnosť zariadenia (ΔP)

Celkový odpor kazetového zberača prachu sa skladá z odporu samotného filtračného média a odporu prachovej vrstvy. Empirický vzorec (odhadovaný) je:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Čistý odpor filtračnej vložky (Pa), zvyčajne 100-200 Pa;
- \Delta P_d: Odolnosť vrstvy prachu (Pa), ktorá súvisí s hrúbkou vrstvy prachu a rýchlosťou filtrácie. Počas prevádzky je celkový odpor všeobecne regulovaný medzi 1000-1500 Pa.

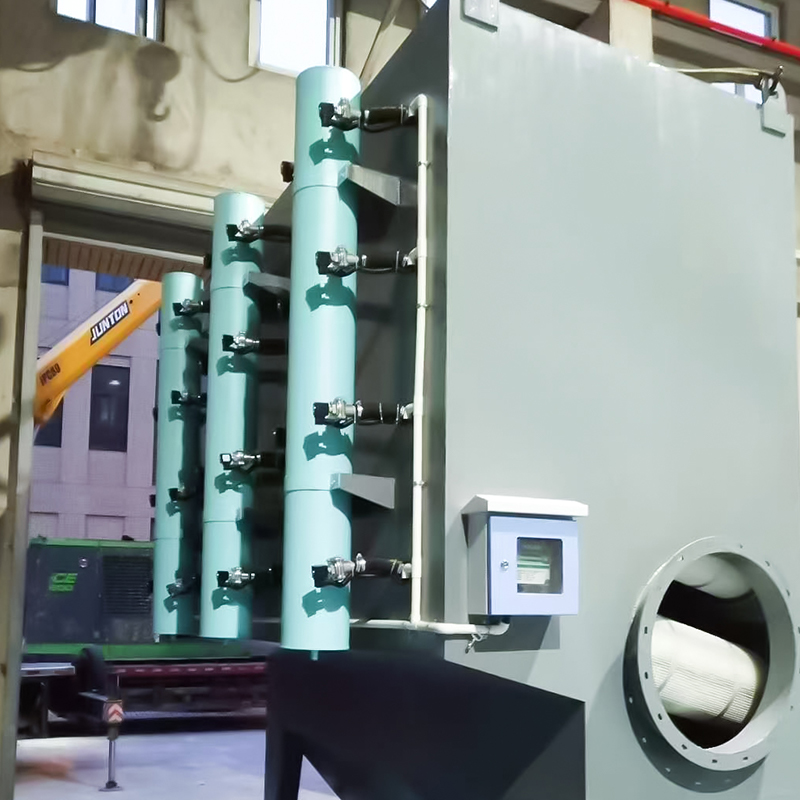

5. Parametre pulzného vstrekovania (pre modely pulzného čistenia)

- Vstrekovací tlak: Typicky 0,4-0,6 MPa (stlačený vzduch);
- Čas vstrekovania: 0,1-0,2 sekundy na filtračnú vložku;
- Cyklus vstrekovania: V závislosti od nastavenia odporu, zvyčajne 30-120 sekúnd (automaticky nastaviteľné pomocou regulátora diferenčného tlaku).

Vyššie uvedený vzorec by sa mal upraviť na základe skutočných prevádzkových podmienok (ako je koncentrácia prachu, veľkosť častíc a teplota), aby sa zabezpečila efektívna a stabilná prevádzka zariadenia.
