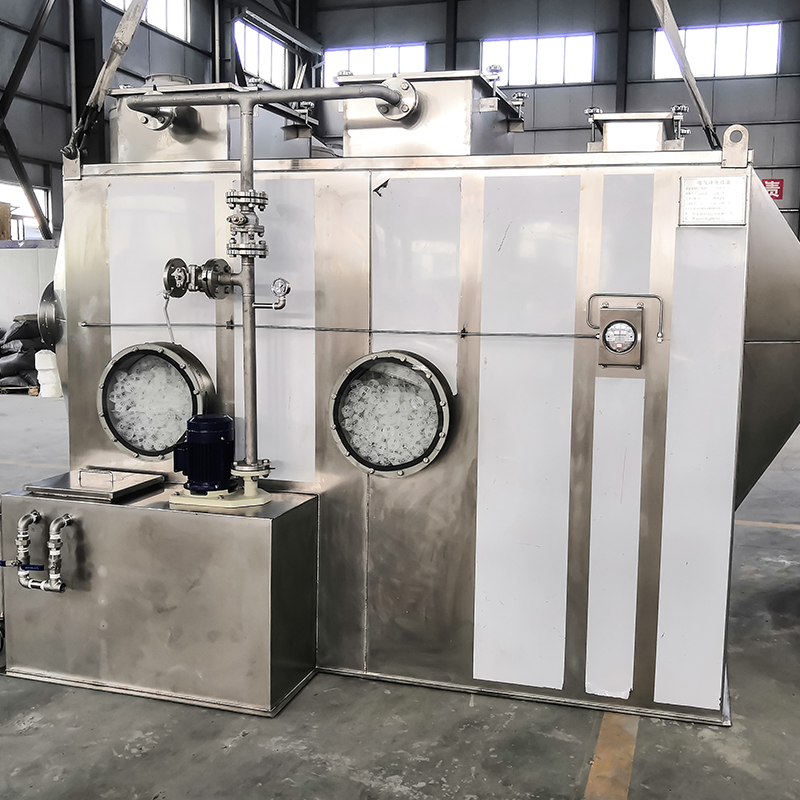

Ⅰ.. Princíp činnosti horizontálnej rozprašovacej veže
Horizontálna rozprašovacia veža je efektívne zariadenie na čistenie plynov, ktoré sa používa hlavne na úpravu znečisťujúcich látok v priemyselných odpadových plynoch, ako je kyslá hmla, alkalická hmla, organické plyny a častice.
1. Kontakt s priečnym prúdením plynu a kvapaliny
- Zavedenie výfukových plynov: Výfukové plyny sa privádzajú do horizontálneho telesa veže cez systém ventilátorov, zvyčajne vstupujú z jednej strany alebo zo stredu telesa veže.
- Smer prúdenia vzduchu: Výfukové plyny prúdia v tele veže vodorovne, kolmo na smer pohybu postrekovej kvapaliny, čím sa vytvára krížový kontakt.
- Zníženie odporu: Tento dizajn horizontálneho prúdenia vzduchu účinne znižuje odpor systému prúdenia a znižuje spotrebu energie ventilátora.
2. Striekanie a absorpcia
- Rozstrekovací systém: Vo veži je nastavená vysokotlaková tryska na atomizáciu a rozprašovanie absorbovanej kvapaliny (vody alebo chemického činidla) za vzniku jemných kvapiek.
- Funkcia vrstvy plniva: Odpadový plyn prechádza cez vrstvu plniva (ako je guľôčkový krúžok a krúžok Lassi) a úplne sa dostáva do kontaktu s filmom kvapaliny na povrchu plniva, čím sa zväčšuje kontaktná plocha plynu a kvapaliny.
- Fyzikálna a chemická absorpcia: Znečisťujúce látky sa absorbujú alebo premieňajú na neškodné látky fyzikálnou adsorpciou alebo chemickými reakciami (ako je acidobázická neutralizácia).
3. Odhmlievanie a emisie
- Odhmlievacie zariadenie: Vyčistený plyn prechádza cez odhmlievaciu vrstvu (cyklónová platňa alebo výplň laserového prstenca), aby sa odstránili unášané kvapky kvapaliny a zabránilo sa sekundárnej kontaminácii.
- Čisté emisie: Upravený plyn sa vypúšťa z druhej strany veže, aby sa splnili normy ochrany životného prostredia.
4. Slučka a spracovanie
- Cirkulácia kvapaliny: Postreková kvapalina sa zhromažďuje zo spodnej časti veže a po natlakovaní obehovým vodným čerpadlom sa opätovne používa, aby sa znížili prevádzkové náklady.
- Úprava odpadovej kvapaliny: Pravidelne vymieňajte alebo upravujte odpadovú kvapalinu, aby ste predišli obohateniu kontaminantmi a ovplyvnili účinnosť čistenia.

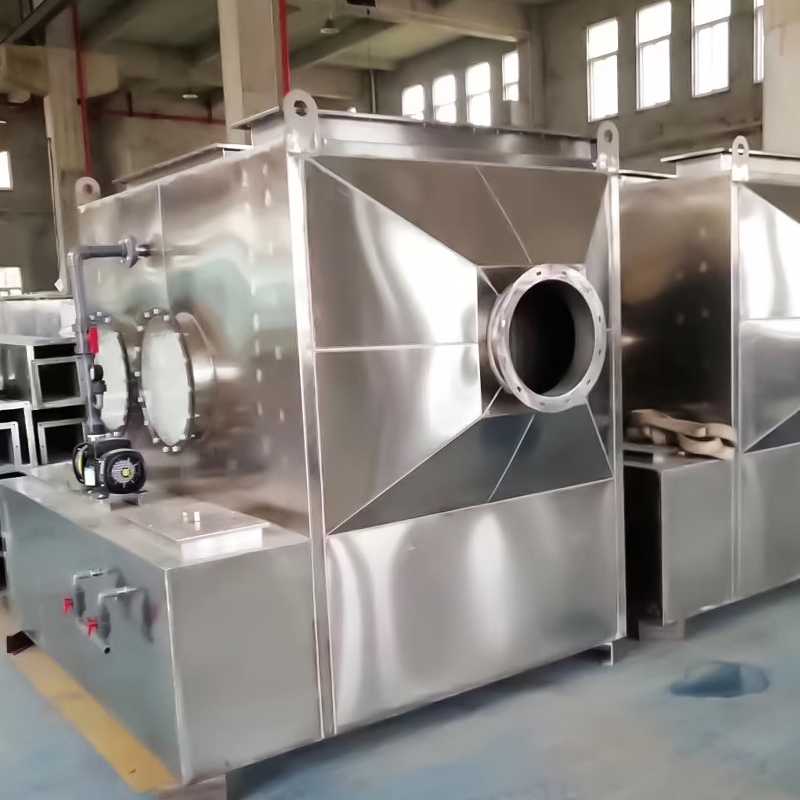

II. Analýza konštrukčného návrhu horizontálnej rozprašovacej veže
Horizontálne rozprašovacie veže majú kompaktný dizajn, vďaka čomu sú vhodné pre priemyselné aplikácie s obmedzeným priestorom.

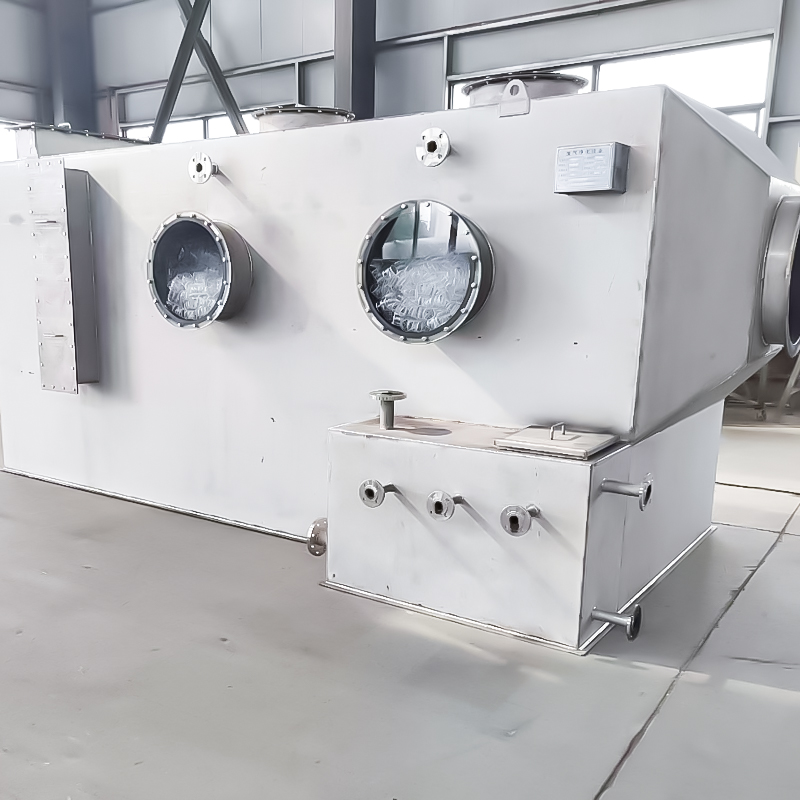

1. Konštrukcia veže

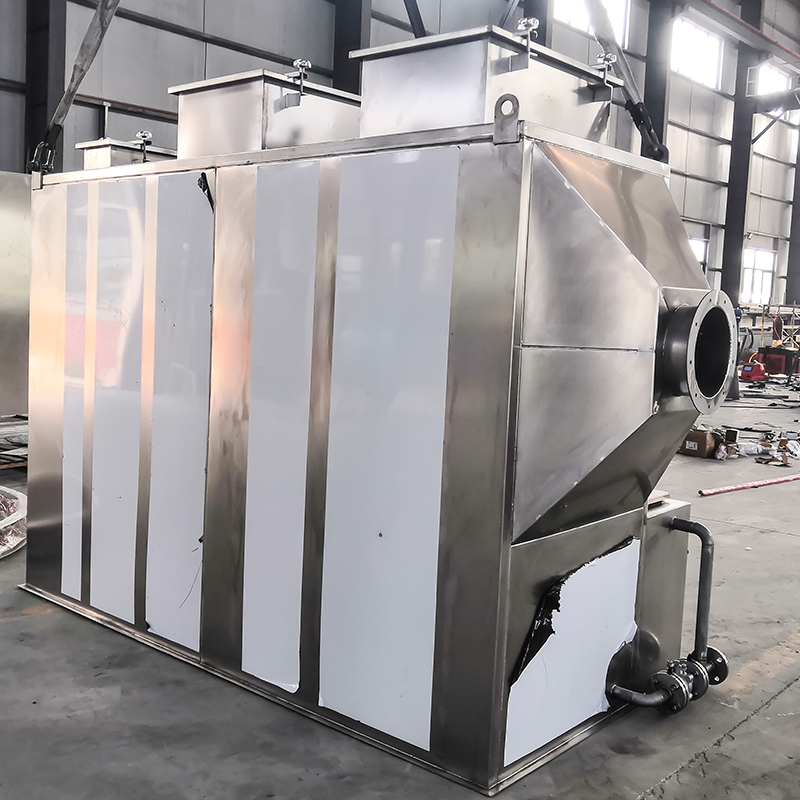

- Tvar a materiál: Horizontálna valcová alebo štvorcová konštrukcia, vyrobená z materiálov odolných voči korózii (ako je PP, FRP a nehrdzavejúca oceľ 304/316).

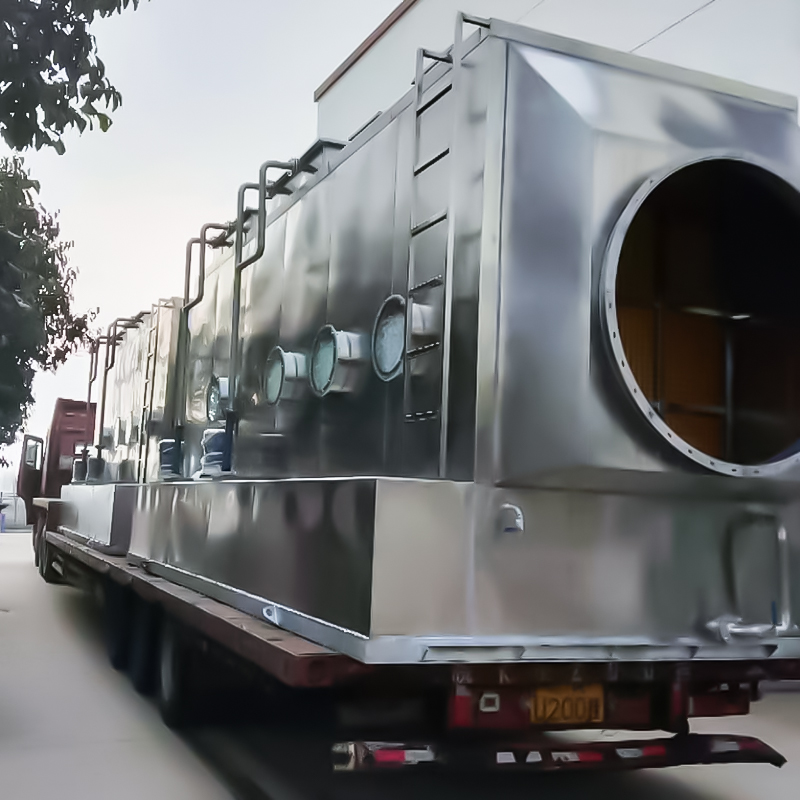

- Modulárny dizajn: Segmentové prírubové spoje uľahčujú prepravu a inštaláciu a prispôsobujú sa rôznym rýchlostiam prúdenia vzduchu.

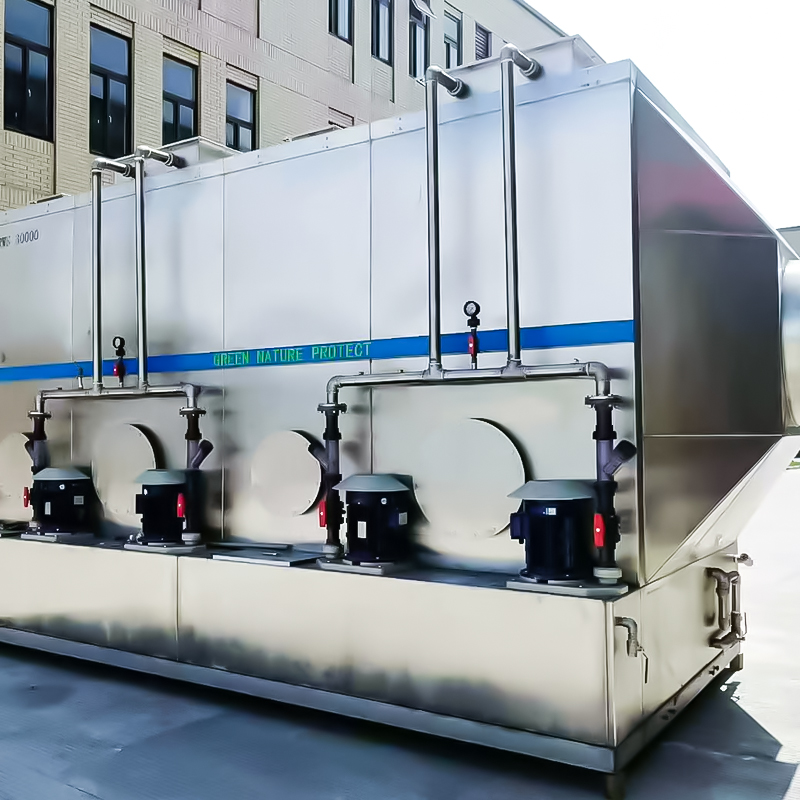

2. Striekací systém
- Usporiadanie trysiek: Horizontálne, viacvrstvové usporiadanie zaisťuje rovnomerné pokrytie kvapalinou a zlepšuje účinnosť kontaktu plyn-kvapalina.
- Výber rozprašovacej kvapaliny: Voda alebo chemické činidlá, ako sú roztoky kyselín alebo zásad, sa vyberajú na základe zloženia výfukových plynov na zvýšenie absorpcie.
3. Baliaca vrstva
- Typ tesnenia: Vysokoúčinné tesnenie, ako sú krúžky Pall a krúžky Raschig, poskytuje veľkú plochu a nízky odpor.
- Vrstvený dizajn: Viacnásobné vrstvy balenia optimalizujú distribúciu plynu a kvapaliny a zabraňujú upchávaniu a usmerňovaniu.
4. Odhmlievacia vrstva
- Typ odhmlievania: Cyklónové platne alebo Raschigove krúžky účinne odstraňujú unášané kvapky kvapaliny z plynu.
- Anti-Droplet Entrainment: Zaisťuje, že výfukové plyny sú bez kvapiek, aby sa zabránilo korózii alebo kontaminácii následného zariadenia.

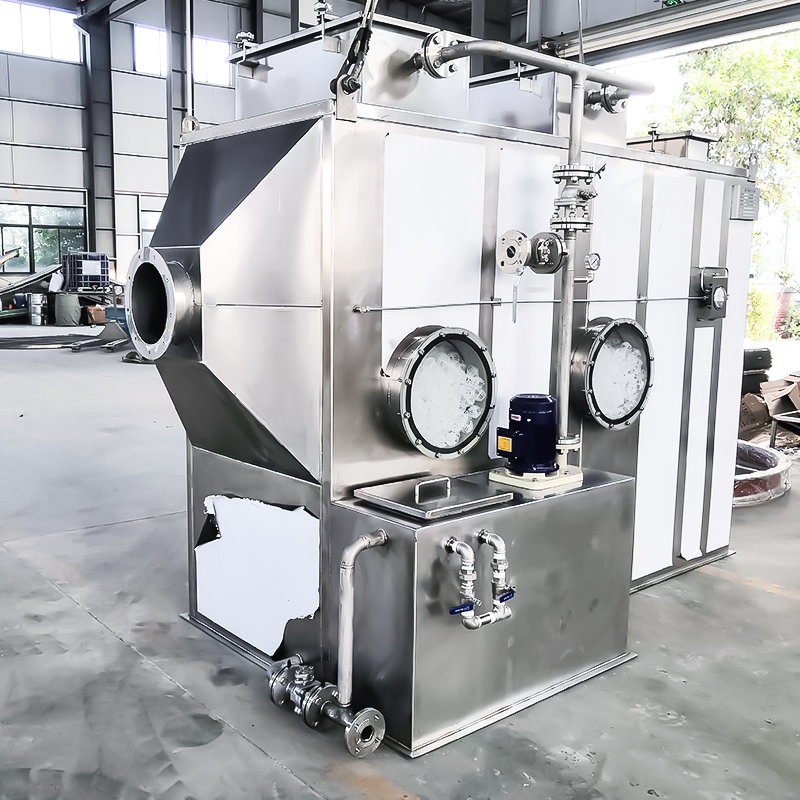

5. Obehový systém
- Nádrž na obehovú vodu: Nachádza sa v spodnej časti veže, zhromažďuje postrekovú kvapalinu a je vybavená kontrolou hladiny a monitorovaním pH.
- Cirkulačné vodné čerpadlo: Vyrobené z materiálov odolných voči korózii (ako je plast alebo nehrdzavejúca oceľ), aby sa zabezpečila dlhodobá stabilná prevádzka.
6. Pomocné konštrukcie
- Kontrolné otvory a pozorovacie okienka: Priehľadné kontrolné okienka a kontrolné otvory slúžia na jednoduchú údržbu a kontrolu.
- Podpora a príslušenstvo: Stabilné podpery a príslušenstvo zaisťujú stabilnú prevádzku zariadenia.
III. Výhody horizontálnej striekacej veže
- Efektívne čistenie: Účinnosť čistenia dosahuje viac ako 90%, vhodné pre rôzne znečisťujúce látky.
- Úspora miesta: Horizontálne prevedenie, znížená výška, vhodné pre vnútornú inštaláciu.
- Nízke prevádzkové náklady: Recyklujte postrekovú kvapalinu na zníženie spotreby vody a chemických činidiel.
- Odolnosť proti korózii: Používajte materiály odolné voči korózii, aby ste sa prispôsobili kyslému a zásaditému prostrediu a mali dlhú životnosť.
- Pohodlná údržba: jednoduchá konštrukcia, pohodlná údržba a znížené náklady na údržbu.
IV. Kľúčové body dizajnu
- Analýza parametrov odpadových plynov: Určite rozmery veže a typ náplne na základe zloženia odpadového plynu, koncentrácie, teploty a prietoku.
- Riadenie pomeru plyn-kvapalina: Racionálne navrhnite prietok postrekovej kvapaliny, aby ste zabezpečili dostatočný kontakt a absorpciu.
- Výber materiálu: Vyberte vhodné materiály veže na základe ich korozívnych vlastností, ako je PP a nehrdzavejúca oceľ.
- Bezpečnostné opatrenia: Nainštalujte zariadenia odolné proti výbuchu a monitorovanie plynu, aby ste zaistili bezpečnú prevádzku.
Na základe vyššie uvedenej analýzy sa horizontálne rozprašovacie veže so svojou vysokou účinnosťou, kompaktnosťou a odolnosťou proti korózii stali základným vybavením na spracovanie priemyselných odpadových plynov. Sú široko použiteľné v rôznych prevádzkových podmienkach a pomáhajú spoločnostiam dosiahnuť environmentálne normy.
| Horizontálna rozprašovacia veža zvládne objem vzduchu od 5000 do 30000 m³ a môže byť prispôsobená podľa skutočných potrieb. |
| Sériové číslo | Meno | Špecifikácia (dĺžka * šírka * výška, jednotka: mm) | Jednotka | Množstvo | Poznámky |
| 1 | Horizontálna rozprašovacia veža (objem manipulačného vzduchu: 5000 m³/h) | 2500 (vrátane veľkosti variabilného priemeru) * 1200 (okrem veľkosti nádrže na vodu) * 1800 | Set | 1 | 1. Materiály zariadenia zahŕňajú PP, nehrdzavejúcu oceľ 304 a FRP, s hrúbkami prispôsobenými tak, aby spĺňali špecifické požiadavky továrne.
2. Rýchlosť prázdnej veže: 1,5 metra za sekundu;
3. Jednovrstvový striekací systém so 4 × 4-palcovými špirálovými dýzami;
4. Jedna vrstva Ø50mm Pall krúžkov balenie ≥600mm;
5. Jednovrstvový odstraňovač hmly z PP drôteného pletiva ≥200 mm;
6. Dva inšpekčné porty z priehľadného tvrdeného skla Ø500 mm;
7. Priemer vstupu/výstupu: 400mm;
8. Jedna integrovaná nádrž na dávkovanie chemikálií na boku;
9. Jeden vypúšťací otvor, prepadový port, manuálny/automatický plavákom ovládaný systém doplňovania vody; |
| - | Cirkulačné čerpadlo | 1,5 kW | Set | 1 | Vertikálne PP antikorózne čerpadlo odolné voči kyselinám a zásadám, prietok: 169 m³/h, zdvih: 15 m, dvojstupňový energeticky účinný motor |
| 2 | Horizontálna rozprašovacia veža (objem vzduchu: 10 000 m³/h) | 3000 (vrátane veľkosti variabilného priemeru) * 1500 (okrem veľkosti nádrže na vodu) * 1800 | Set | 1 | 1) Materiály zariadenia zahŕňajú PP, nehrdzavejúcu oceľ 304 a FRP s hrúbkami prispôsobenými tak, aby spĺňali špecifické požiadavky továrne;
2) Rýchlosť prázdnej veže: 1,5 metra za sekundu;
3) Jedna vrstva nástreku so šiestimi 4-palcovými špirálovými dýzami;
4) Jedna vrstva Ø50mm balenia Pallovych krúžkov ≥600mm;
5) Jedna vrstva odstraňovača hmly z PP drôteného pletiva ≥200 mm;
6) Dva inšpekčné porty z priehľadného tvrdeného skla Ø500 mm;
7) Priemer vstupu/výstupu: ￠600 mm;
8) Jedna integrovaná nádrž na dávkovanie chemikálií na boku.
9) Jeden odtokový port, prepadový port, manuálny/automatický plavákový systém doplňovania vody; |
| - | Cirkulačné čerpadlo | 2,2 kW | Set | 1 | Vertikálne PP antikorózne čerpadlo odolné voči kyselinám a zásadám, prietok: 24 m³/h, zdvih: 20 m, dvojstupňový energeticky účinný motor |
| 3 | Horizontálna rozprašovacia veža (objem vzduchu: 15000 m³/h) | 3600 (vrátane veľkosti variabilného priemeru) * 1500 (okrem veľkosti nádrže na vodu) * 1800 | Set | 1 | 1. Materiály zariadenia zahŕňajú PP, nehrdzavejúcu oceľ 304 a FRP, s hrúbkami prispôsobenými tak, aby spĺňali špecifické požiadavky továrne.
2. Rýchlosť prázdnej veže: 1,5 metra za sekundu;
3. Jednovrstvový striekací systém s 8 1/4-palcovými špirálovými dýzami;
4. Jedna vrstva Ø50mm Pall krúžkov balenie ≥600mm;
5. Jednovrstvový odstraňovač hmly z PP drôteného pletiva ≥200 mm;
6. Dva inšpekčné porty z priehľadného tvrdeného skla Ø500 mm;
7. Priemer vstupu/výstupu: 700mm;
8. Jedna integrovaná nádrž na dávkovanie chemikálií na boku;
9. Jeden vypúšťací otvor, prepadový port, manuálny/automatický plavákom ovládaný systém doplňovania vody; |
| - | Cirkulačné čerpadlo | 3,75 kW | Set | 1 | Vertikálne PP antikorózne čerpadlo odolné voči kyselinám a zásadám, prietok: 28 m³/h, zdvih: 28 m, dvojstupňový energeticky účinný motor |
| 4 | Horizontálna rozprašovacia veža (objem vzduchu: 20 000 m³/h) | 4200 (vrátane veľkosti variabilného priemeru) * 1500 (okrem veľkosti nádrže na vodu) * 1800 | Set | 1 | 1) Materiály zariadenia zahŕňajú PP, nehrdzavejúcu oceľ 304 a FRP, s hrúbkami prispôsobenými tak, aby spĺňali špecifické požiadavky továrne.
2) Rýchlosť prázdnej veže: 1,5 metra za sekundu;
3) Jedna vrstva nástreku s 8 1/4-palcovými špirálovými dýzami;
4) Jedna vrstva Ø50mm balenia Pallovych krúžkov ≥600mm;
5) Jedna vrstva odstraňovača hmly z PP drôteného pletiva ≥200 mm;
6) Dva inšpekčné porty z priehľadného tvrdeného skla Ø500 mm;
7) Priemer vstupu/výstupu: 800 mm;
8) Jedna integrovaná nádrž na dávkovanie chemikálií na boku.
9) Jeden odtokový port, prepadový port, manuálny/automatický plavákový systém doplňovania vody; |
| | | | | |
| | Cirkulačné čerpadlo | 3,75 kW | Set | 1 | Vertikálne suché čerpadlo PP odolné voči korózii
Prietok: 28 m³/h
Hlava: 28 m
Energeticky účinný motor úrovne 2
Značka: Riyiguobao |
| 5 | Horizontálna rozprašovacia veža (objem vzduchu: 25000 m³/h) | 4100 (vrátane veľkosti variabilného priemeru) * 2000 (okrem veľkosti nádrže na vodu) * 1900 | Set | 1 | 1. Materiály zariadenia zahŕňajú PP, nehrdzavejúcu oceľ 304 a FRP, s hrúbkami prispôsobenými tak, aby spĺňali špecifické požiadavky továrne.
2. Rýchlosť prázdnej veže: 1,5 metra za sekundu;
3. Jednovrstvový striekací systém s 10 4-palcovými špirálovými dýzami;
4. Jedna vrstva Ø50mm Pall krúžkov balenie ≥600mm;
5. Jednovrstvový odstraňovač hmly z PP drôteného pletiva ≥200 mm;
6. Dva inšpekčné porty z priehľadného tvrdeného skla Ø500 mm;
7. Priemer vstupu/výstupu: ￠900 mm;
8. Jedna integrovaná nádrž na dávkovanie chemikálií na boku;
9. Jeden vypúšťací otvor, prepadový port, manuálny/automatický plavákom ovládaný systém doplňovania vody; |
| - | Cirkulačné čerpadlo | 5,5 kW | Set | 1 | Vertikálne PP antikorózne čerpadlo odolné voči kyselinám a zásadám, prietok: 38 m³/h, zdvih: 32 m, dvojstupňový energeticky účinný motor, značka: Rizhao Guobao; |
| 6 | Horizontálna rozprašovacia veža (objem vzduchu: 30 000 m³/h) | 4500 (vrátane veľkosti variabilného priemeru) * 2000 (okrem veľkosti nádrže na vodu) * 1900 | Set | 1 | 10. Materiály zariadenia zahŕňajú PP, nehrdzavejúcu oceľ 304 a FRP, s hrúbkami prispôsobenými tak, aby spĺňali špecifické požiadavky továrne.
11. Rýchlosť prázdnej veže: 1,5 metra za sekundu;
12. Jednovrstvový striekací systém s 13 4-palcovými špirálovými dýzami;
13. Jednovrstvové balenie Ø50mm Pallovych krúžkov ≥600mm;
14. Jednovrstvový odstraňovač hmly z PP drôteného pletiva ≥200 mm;
15. Dva inšpekčné porty z priehľadného tvrdeného skla Ø500 mm;
16. Vstupný/výstupný priemer: ￠1000mm;
17. Jedna integrovaná nádrž na dávkovanie chemikálií na boku.
Jeden vypúšťací otvor, prepadový port, manuálny/automatický plavákový systém dopĺňania vody; |
| - | Cirkulačné čerpadlo | 7,5 kW | Set | 1 | Vertikálne PP antikorózne čerpadlo odolné voči kyselinám a zásadám, prietok: 50 m³/h, zdvih: 38 m, dvojstupňový energeticky účinný motor, značka: Rizhao Guobao; |
| - | Iné špecifikácie
Neštandardné prispôsobenie | - | - | - |
